Môžu byť tvarované matice použité v elektrických aplikáciách?
Ako dodávateľ tvarových matíc sa ma často pýtajú na vhodnosť našich produktov pre elektrické aplikácie. Tvarované orechy prichádzajú v širokej škále foriem, z ktorých každá má svoje vlastné jedinečné vlastnosti a potenciálne využitie. V tomto blogovom príspevku preskúmam otázku, či je možné tvarované matice použiť v elektrických aplikáciách, pričom sa pozriem na faktory, ktoré je potrebné zvážiť, a na niektoré špecifické typy tvarovaných matíc, ktoré môžu byť vhodné.
Faktory, ktoré treba zvážiť
Pri hodnotení, či je možné použiť tvarované matice v elektrických aplikáciách, je potrebné vziať do úvahy niekoľko kľúčových faktorov:
Elektrická vodivosť
Jedným z najdôležitejších aspektov je elektrická vodivosť materiálu matice. V niektorých elektrických aplikáciách môže byť potrebné, aby matica viedla elektrický prúd, zatiaľ čo v iných je potrebná izolácia. Kovy ako oceľ, mosadz a meď sú dobrými vodičmi elektriny a bežne sa používajú v aplikáciách, kde je potrebná elektrická vodivosť. Na druhej strane, nekovové materiály, ako je plast, sú izolanty a používajú sa, keď sa vyžaduje elektrická izolácia.
Odolnosť proti korózii
Elektrické zariadenia sú často vystavené rôznym podmienkam prostredia vrátane vlhkosti, chemikálií a vlhkosti. Korózia môže nielen poškodiť maticu, ale aj ovplyvniť výkon elektrického systému. Materiál matice by preto mal mať primeranú odolnosť proti korózii. Nehrdzavejúca oceľ je obľúbenou voľbou pre svoje vynikajúce vlastnosti odolné voči korózii, najmä v drsnom prostredí.
Mechanická pevnosť
Tvarové matice musia byť schopné odolať mechanickému namáhaniu spojenému s aplikáciou. V elektrických inštaláciách sa matice používajú na pripevnenie komponentov k sebe a musia byť dostatočne pevné, aby za normálnych prevádzkových podmienok zabránili uvoľneniu alebo poruche. Veľkosť, tvar a dizajn závitu matice prispievajú k jej mechanickej pevnosti.
Teplotná odolnosť
Elektrické komponenty môžu počas prevádzky vytvárať teplo a matice používané v týchto aplikáciách musia byť schopné odolať teplotnému rozsahu prostredia. Niektoré materiály sa môžu pri teplotných zmenách výrazne rozťahovať alebo zmršťovať, čo môže ovplyvniť celistvosť spoja. Pre aplikácie, kde je zvýšená teplota, sú potrebné materiály odolné voči vysokým teplotám.
Typy tvarových matíc a ich vhodnosť pre elektrické aplikácie

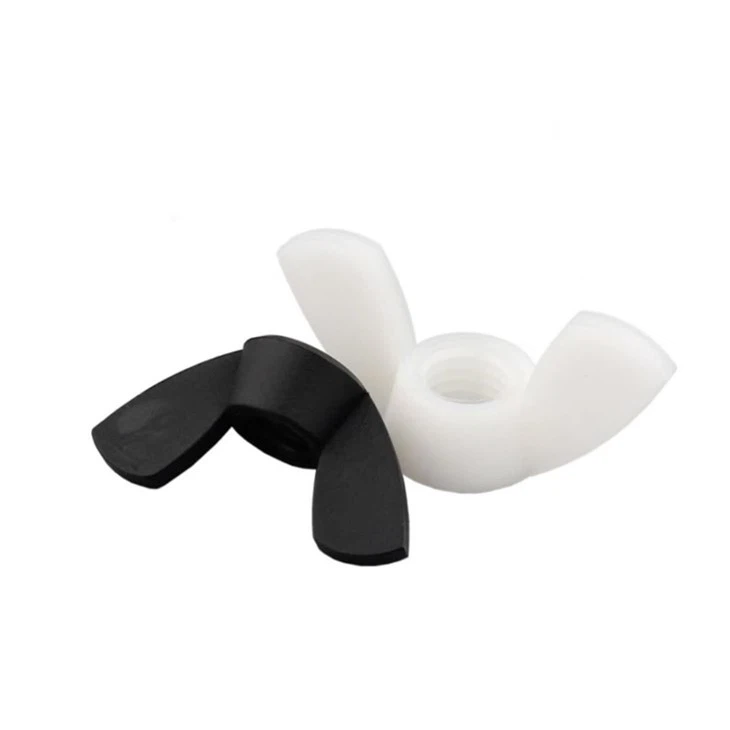

Plastová motýľová matica
Plastové motýľové orechy, ako sú dostupné naPlastová motýľová matica, sa často používajú v elektrických aplikáciách, kde je potrebná elektrická izolácia. Plastový materiál poskytuje vynikajúcu elektrickú izoláciu, zabraňuje skratom a elektrickému rušeniu. Sú tiež ľahké a ľahko sa inštalujú a odstraňujú ručne, čo je vhodné pre aplikácie, kde je potrebné časté nastavovanie. Ich mechanická pevnosť je však relatívne nízka v porovnaní s kovovými maticami, takže sa zvyčajne používajú v aplikáciách, kde zaťaženie nie je príliš vysoké.
Drážková poistná matica
Poistné matice s drážkou, ako sú tie, ktoré nájdete naDrážková poistná matica, sú navrhnuté tak, aby zabránili uvoľneniu v dôsledku vibrácií. V elektrickom zariadení môžu vibrácie časom spôsobiť uvoľnenie matíc, čo môže viesť k zlým spojeniam a potenciálnemu ohrozeniu bezpečnosti. Drážky v matici umožňujú vloženie závlačky alebo drôtu, čím sa matica zaistí na mieste. Tieto matice sú zvyčajne vyrobené z kovu, ktorý poskytuje dobrú elektrickú vodivosť a mechanickú pevnosť. Sú vhodné pre aplikácie, kde sa vyžaduje bezpečné a spoľahlivé pripojenie.

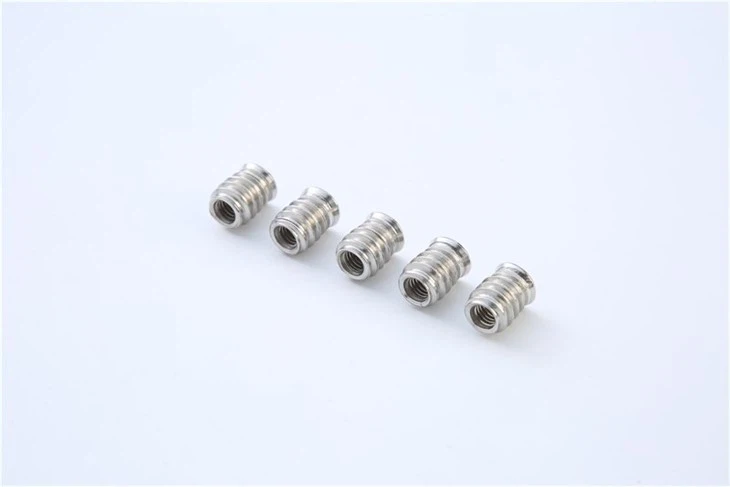

Vnútorná - vonkajšia závitová matica
Matice s vnútorným - vonkajším závitom, dostupné naVnútorná - vonkajšia závitová maticaponúkajú jedinečné výhody v elektrických aplikáciách. Majú vnútorné aj vonkajšie závity, pomocou ktorých je možné spojiť rôzne komponenty alebo vytvoriť zložitejší upevňovací systém. Tieto matice môžu byť vyrobené z rôznych materiálov, vrátane kovov a plastov, v závislosti od špecifických požiadaviek aplikácie. Napríklad kovová matica s vnútorným a vonkajším závitom môže byť použitá v silnoprúdovom elektrickom spojení, zatiaľ čo plastová môže byť použitá na izolačné účely.
Príklady elektrických aplikácií
Montáž dosky plošných spojov
Pri montáži dosiek plošných spojov sa tvarové matice používajú na upevnenie komponentov, ako sú konektory, chladiče a kryty. Často sa tu používajú plastové motýľové matice, pretože poskytujú elektrickú izoláciu a ľahko sa inštalujú bez potreby náradia. Môžu byť utiahnuté a uvoľnené ručne, čo je vhodné na údržbu a testovanie.
Elektrické kryty
Elektrické kryty obsahujú rôzne elektrické komponenty a musia byť bezpečne utesnené, aby boli chránené pred prostredím. Drážkované poistné matice sa bežne používajú na upevnenie dverí a panelov krytu. Ich vlastnosti proti uvoľneniu zaisťujú, že kryt zostane utesnený aj v prítomnosti vibrácií.
Vysokonapäťové zariadenia
Vo vysokonapäťových elektrických zariadeniach je možné použiť vnútorné - vonkajšie závitové matice na pripojenie rôznych častí elektrického systému. V týchto aplikáciách sú preferované kovové matice kvôli ich vysokej elektrickej vodivosti a mechanickej pevnosti. Dokážu odolať vysokým prúdom a mechanickému namáhaniu spojenému s vysokonapäťovou prevádzkou.
Záver
Na záver možno konštatovať, že tvarové matice možno skutočne použiť v elektrických aplikáciách, ale výber matice závisí od špecifických požiadaviek aplikácie. Po zvážení faktorov, ako je elektrická vodivosť, odolnosť proti korózii, mechanická pevnosť a teplotná odolnosť, je možné zvoliť vhodný tvar matice. Či už ide o plastovú motýľovú maticu na izoláciu, štrbinovú poistnú maticu proti uvoľneniu alebo maticu s vnútorným - vonkajším závitom pre zložité spoje, existuje tvarová matica vhodná pre takmer každú elektrickú potrebu.
Ak hľadáte tvarové matice pre vaše elektrické aplikácie, odporúčame vám, aby ste sa obrátili a prediskutovali vaše špecifické požiadavky. Máme k dispozícii širokú škálu tvarovaných matíc a náš tím odborníkov vám môže pomôcť nájsť najlepšie riešenie pre váš projekt.
Referencie
- "Príručka elektrotechnických materiálov"
- "Spojovacie prvky a ich aplikácie v elektrických systémoch"
